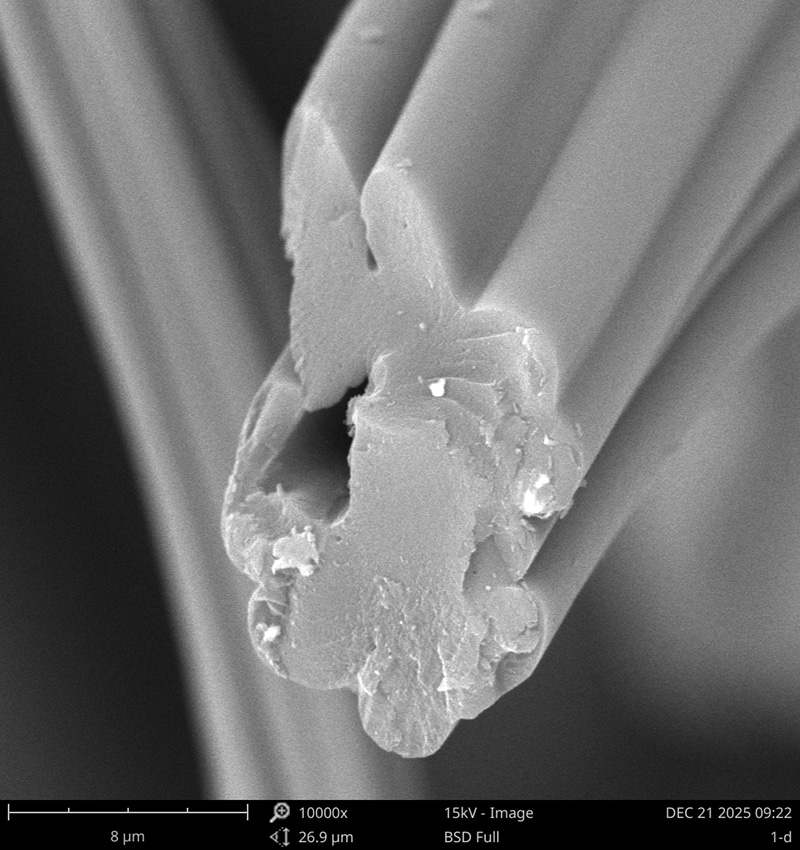

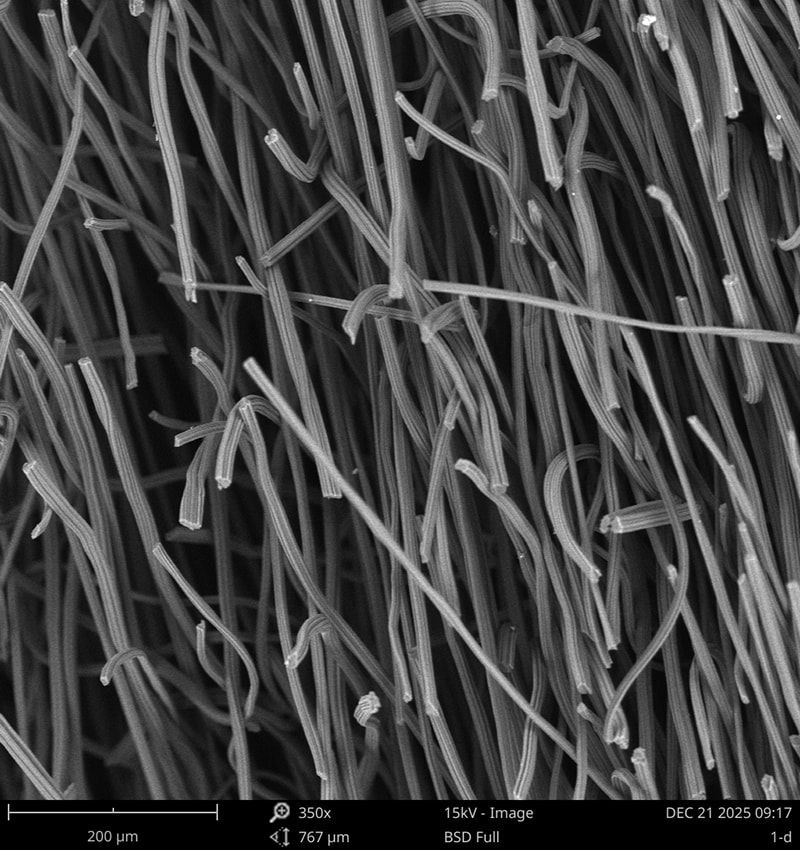

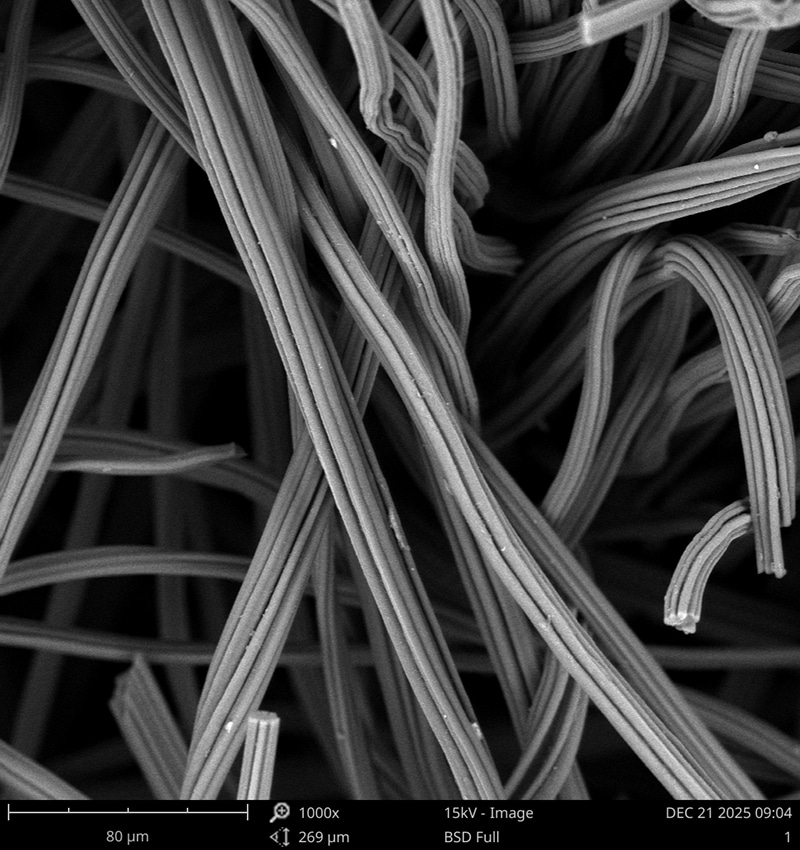

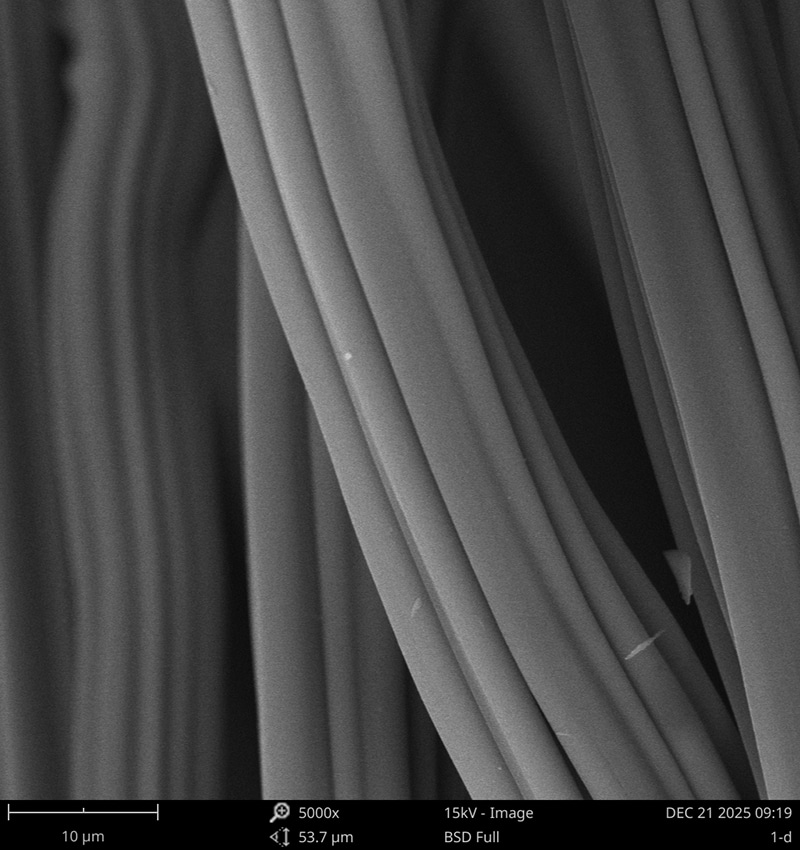

Pole termiczne pieca do wyciągania kryształów półprzewodników jest jednym z ważnych czynników wpływających na jakość wyciągania kryształów. Nasza firma zaczyna od struktury włókien, przygotowuje włókna węglowe o strukturze pustej i dobiera włókna węglowe o określonych średnicach na podstawie powtarzanych testów danych. Jednocześnie ładujemy również materiały katalityczne grafityzacyjne. W tej samej temperaturze grafityzacji stopień grafityzacji jest wyższy. Co więcej, wybieramy bardziej jednolity proces igłowania na płasko, a jednolitość i spójność gęstości i grubości filcu jest wyższa. Dlatego filc grafitowy wytwarzany w tym procesie technicznym ma doskonałą izolację cieplną i właściwości zatrzymywania ciepła, a także doskonałą odporność na utlenianie. Konsystencja partii jest wysoka. Według porównania danych, obecna wydajność izolacji cieplnej osiągnęła wiodący międzynarodowy poziom.
| Imię | Jednostka | Grafitowy miękki filc | Uwagi | ||
| VLG-5/VLG-10 | VLGY-5/VLGY-10 | ||||
| Grubość | mm | 5/10 | 5/10 | Inne specyfikacje | |
| Gęstość | g/cm3 | 0,08-0,11 | 0,07-0,09 | ||
| Szerokość | m | 1,3-1,6 | 1,3-1,6 | ||
| Siła rozbijania | MPa | ≥0,3 | ≥0,2 | ||
| Zawartość węgla | % | ≥99,80 | ≥99,80 | ||

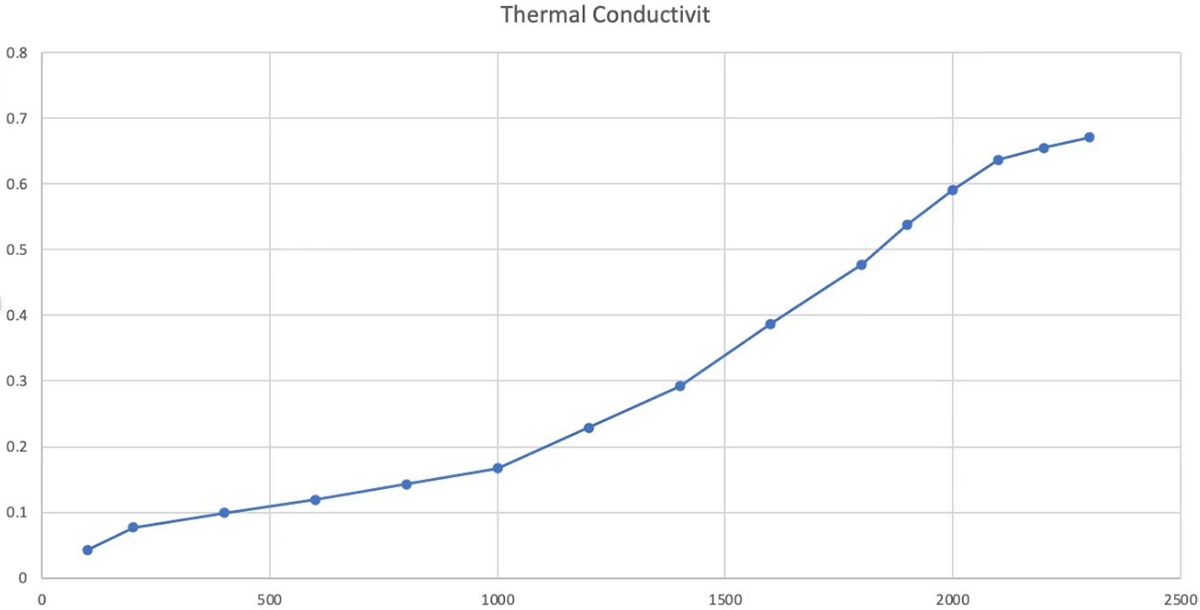

| Przewodność cieplna | W/m·k | 1000 ℃ | ≤0,17 | ≤0,23 | |
| 1500 ℃ | ≤0,35 | ≤0,38 | |||
| Temperatura obróbki cieplnej | ℃ | ≥1800 | ≥1800 | ||
| Szybkość zrzucania włókien | % | ≤0,3 | ≤0,3 | ||
| Konkretny | m²/g | 3-7 | 3-7 | ||
| Zawartość popiołu | ppm | ≤300 | ≤300 | ||
| Produkt | Przewodność cieplna （1000℃） （W/m·k） | Gęstość （g/cm3） | Ablacja powietrzna （600℃，1h） (%) |
| Miękki filc Naco VLG-10 | 0.17 | 0.1 | 6.21 |
| Miękki filc Naco VLGY-10 | 0.23 | 0.08 | 9.95 |
| Niemiecki miękki filc SGL | 0.25 | 0.1 | 10.12 |
| Miękki filc francuski Melson | 0.25 | 0.08 | 6.32 |
| Miękki filc amerykański Morgan | 0.23 | 0.1 | 10.22 |
Rzeczywiste dane mierzone przez stronę klienta
 |  |
 |  |
